產品特性
特殊夾緊爪與密封件相扣之設計，配合迫緊頭裝配省時便利，
夾緊電纜范圍大，抗拉力特強，
可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑。
產品描述
螺紋規格：公制（Mefric）德制（PG）、美制（NPT）
工作溫度： 靜態：-40℃~＋110℃，短時可達＋120℃; 動態：-20℃~＋80℃，短時可達＋100℃。
產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
產品認證：歐洲CE認證、歐洲ROHS認證、歐洲REACH認證
所獲專利：實用新型專利，專利編號為ZL 2010 2 0530888.7
防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
螺紋長度： 短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。
使用方法: 金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。
更多選擇：可根據客戶實際需要，特別定制。需要訂購時歡迎來電咨詢。

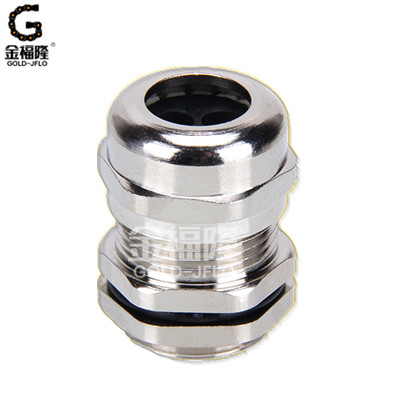

| 四孔型電纜接頭 | ||||||
| 訂貨號 | 螺紋規格 AG | 適用電纜 (mm) | 螺紋外徑 | 機板口徑 (mm) | 螺紋長度GL (mm) | 扳手徑 (mm) |
| NPM12/M4 | M12*1.5 | 2.3-1 | 12 | 12-12.2 | 7 | 14 |
| NPM16/M4 | M16*1.5 | 2.3-1 | 16 | 16-16.2 | 8 | 18 |
| NPM18/M4 | M18*1.5 | 3-1.2 | 18 | 18-18.2 | 8 | 20 |
| NPM20A/M4 | M20*1.5 | 4.2-1.7 | 20 | 20-20.2 | 8 | 22 |
| NPM20B/M4 | M20*1.5 | 3.5-1.5 | 20 | 20-20.2 | 8 | 22 |
| NPM22/M4 | M22*1.5 | 4.5-2 | 22 | 22-22.2 | 8 | 24 |
| NPM25/M4 | M25*1.5 | 5-2 | 25 | 25-25.2 | 9 | 30 |
| NPM32/M4 | M32*1.5 | 9-4.5 | 32 | 32-32.2 | 9 | 35 |
| NP1/4A/M4 | G1/4 | 2.3-1 | 13.1 | 13.1-13.3 | 10 | 14 |
| NP3/8A/M4 | G3/8 | 3-1.2 | 16.6 | 16.6-16.8 | 7 | 18 |
| NP1/2Aa/M4 | G1/2 | 3.5-1.5 | 20.9 | 20.9-21.1 | 8 | 22 |
| NP1/2Ab/M4 | G1/2 | 4.5-2 | 20.9 | 20.9-21.1 | 8 | 22 |
| NP3/4A/M4 | G3/4 | 7-3.5 | 26.4 | 26.4-26.6 | 9 | 30 |
| NP1A/M4 | G1 | 9-4.5 | 33.2 | 33.2-33.4 | 10 | 35 |
| NPPG7/M4 | PG7 | 2.3-1 | 12.5 | 12.5-12.7 | 7 | 14 |
| NPPG9/M4 | PG9 | 2.3-1 | 15.2 | 15.2-15.4 | 8 | 18 |
| NPPG11/M4 | PG11 | 3-1.2 | 18.6 | 18.6-18.8 | 8 | 20/21 |
| NPPG13.5/M4 | PG13.5 | 4.2-1.7 | 20.4 | 20.4-20.6 | 8 | 22 |
| NPPG16/M4 | PG16 | 4.5-2 | 22.5 | 22.5-22.7 | 8 | 24 |
| NPPG21/M4 | PG21 | 7-3.5 | 28.3 | 28.3-28.5 | 9 | 30 |
| NPPG29/M4 | PG29 | 9-4.5 | 37 | 37-37.2 | 10 | 40 |
| NP3/8B/M4 | NPT3/8 | 2.3-1 | 17 | 17-17.2 | 8 | 18 |
| NP1/2Ba/M4 | NPT1/2 | 3.5-1.5 | 21.2 | 21.2-21.4 | 8 | 22 |
| NP1/2Bb/M4 | NPT1/2 | 4.5-2 | 21.2 | 21.2-21.4 | 8 | 22 |
| NP3/4B/M4 | NPT3/4 | 7-3.5 | 26.5 | 26.5-26.7 | 9 | 30 |
| NP1B/M4 | NPT1 | 9-4.5 | 33.2 | 33.2-33.4 | 10 | 35 |
